泰诺风教你如何应用与验证O类隔热型材
O类隔热型材的应用与验证
摘要：
本文就O类隔热型材的应用进行探讨，并根据GB/T5237.6的相关要求对O类隔热型材的室温横向抗拉特征值、高温持久荷载性能等方面进行了验证。
关键词：
O类隔热型材、门扇、热拱、室温、高温、低温、横向抗拉特征值
随着国家节能政策的逐步推进，中国建筑门窗行业对于门窗的热工性能要求也越来越高，也使得铝合金门窗中隔热型材的使用范围基本上遍布了全国。众所周知，隔热型材是以隔热材料连接铝合金型材而制成的具有隔热功能的复合型材，在正常的使用情况下，隔热型材的室内外两侧的铝材是存在着一定的温差的。如果室外的太阳光能够直射到铝材上，会导致隔热型材两侧的温差加大。这时对于使用隔热型材的铝合金门来说，就会出现热拱效应。
热拱是一种临时的现象，这种现象发生是因为阳光直射门的表面导致隔热型材的内、外两侧温差过大，致使内、外侧型材伸长量不一致，而又因为聚酰胺型材(隔热条)对室内外两侧铝材的约束作用，使得型材起拱变形。当阳光不能直射到门上的隔热型材一段时间后，这种热拱现象又会消失。

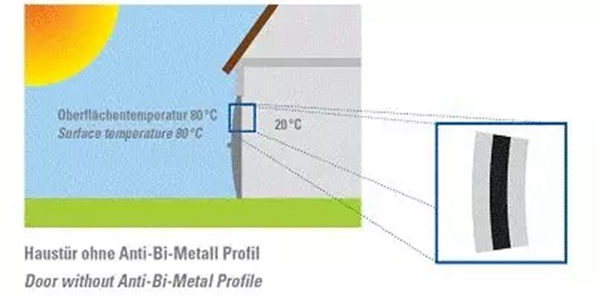

图1 门扇热拱现象
发生热拱时，如果门是闭合的，门扇的变形使得它反作用于门框并且施压于门的锁闭系统，这使得锁点与锁座夹的非常紧，门不能正常开启；而如果门是开启的则门锁不上。
这种变形量的大小取决于门的型材的设计、表面颜色(吸热性)、阳光暴晒的时间和温度等等。
而要解决门扇的热拱现象，那就要对聚酰胺型材(隔热条)的结构重新设计，从而使得隔热型材的结构发生变化，这就是O类隔热型材。图2是两种典型的O类隔热型材结构。

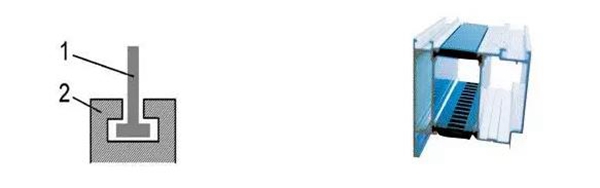

图2 O类隔热型材的两种表现形式
O类型材的主要用途是使用在尺寸较大的门扇上，避免因为热拱的原因导致门扇开启不便。因此采用O类型材，减少聚酰胺型材(隔热条)对内、外侧型材的约束，当型材受热膨胀伸长，内、外侧型材可以有限度的各自变形伸长，从而避免或减少了热拱的出现。
从结构上来看，O类隔热型材的纵向剪切强度是比较差的，因此在欧盟标准EN14024中明确不考核O类隔热型材的纵向剪切力。对于其室温横向抗拉特征值和高温持久荷载后的高温、低温抗拉特征值，GB/T5237.6标准修编编制组进行了取样测试。
O类隔热型材室温横向抗拉特征值试验验证结果如表1。

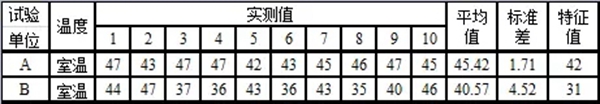

表1 O类隔热型材的室温横向拉伸试验结果(单位：N/mm)
从表1可以看出，O类隔热型材的室温横向拉伸试验结果均能符合GB/T5237.6的要求。
O类隔热型材高温持久荷载横向拉伸试验验证结果如表2和表3。

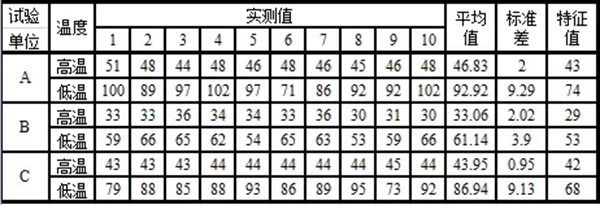

表2 O类隔热型材的高温持久荷载横向拉伸试验后高温和低温横向抗拉特征值 (单位：N/mm)

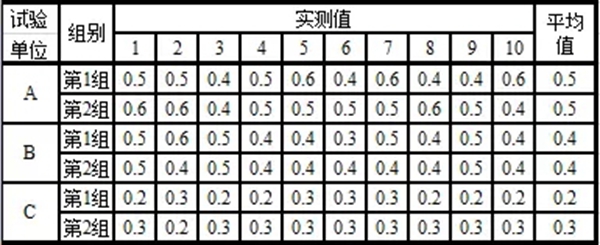

表3 O类隔热型材的高温持久荷载横向拉伸试验后变形量平均值单位：mm
从表2和表3可以看出，O类隔热型材的高温持久荷载横向拉伸试验后的高温、低温横向抗拉特征值结果和变形量结果均能符合GB/T5237.6的要求。
因此在太阳光能够直射到的门扇上应采用O类隔热型材来避免或减少热拱现象，而且O类隔热型材除纵向抗剪特征值外(纵向抗剪特征值只是不作要求，并非不符合GB/T5237.6的要求)，其横向抗拉特征值和高温持久荷载性能是满足GB/T5237.6的要求的。
